高溫透明樹脂AB膠
高溫透明樹脂AB膠是一款常溫自然固化和加溫固化的環(huán)氧樹脂系列產(chǎn)品，水晶膠固化后硬度高，耐黃變性能好，自然消泡，透明度高，抗紫外線性能好。常用于各類異型材粘接成型或者表面灌封打磨處理工藝，賦予產(chǎn)品更多新的可能，歡迎來電咨詢!
一、產(chǎn)品介紹
水晶滴膠是一種雙組份配制的AB膠。水晶滴膠顏色多種多樣，其中透明環(huán)氧樹脂AB膠主要成分是環(huán)氧樹脂、苯甲醇、聚醚氨、具有粘度低，透明度高，耐黃變，抗折性好，可常溫或中溫固化，固化速度適中;固化物透明度佳、硬度高，表面平整、光亮，無氣泡，附著力強等特點。

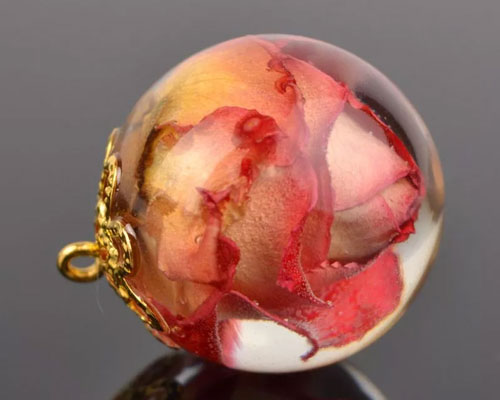

透明環(huán)氧樹脂ab膠適用于工藝品、人造花、人造植物及玻璃插花藝術品等產(chǎn)品的灌注; 其它產(chǎn)品的透明硬質(zhì)灌注或封裝。
二、使用方法
1.先將稱量器具、調(diào)膠器具、作業(yè)物載具、干燥設備等必要的器具和設備以及待滴膠作業(yè)物準備到位;
2.將天平秤(或電子秤)、烤箱、作業(yè)物載具、工作臺面放置或調(diào)整水平;
3.用干爽、潔凈的廣口平底容器(具)秤量好A膠,同時按比例稱好B膠(一般為3:1重量比);
4.用圓玻璃棒(或圓木棒)將AB混合物左、右或順、逆時針方向攪拌,同時容器(具)最好傾斜45°角并不停轉(zhuǎn)動,持續(xù)攪拌1—2分鐘左右即可;
5.將攪拌好的AB混合膠水裝入帶尖嘴的軟塑膠瓶內(nèi)進行滴膠;
6.滴膠面積稍大或滴膠水的數(shù)量較多時,為加速消除膠水中的氣泡,可采用以液化氣為燃料的火槍來催火消泡,消泡時火槍的火焰要調(diào)整到完全燃燒狀態(tài),且火焰離作業(yè)物表面最好保持25cm左右距離,火槍的行走速度也不能太快或太慢,保持適當速度即可;
7.待氣泡完全消除掉以后就可將作業(yè)物以水平方式移入烤箱加溫固化,溫度調(diào)節(jié)應先以40℃左右烤30分鐘再升高到60℃--70℃,直到膠水完全固化。
8.如果對滴膠效果要求嚴格的話，建議盡量讓滴過膠水的作業(yè)物自然水平待干。
三、儲存方法：
1.陰涼干燥處貯存，貯存期為12個月(25℃下)。
2.此類產(chǎn)品屬于非危險品，可按一般化學品運輸。
3.膠體的A、B組分均須密封保存，小心在運輸過程中泄漏!
4. 超過保存期限的產(chǎn)品應確認有無異常后方可使用。
四、使用注意事項
1.天平秤(或電子秤)、烤箱、工作臺面或作業(yè)物載具等器具要務必放置水平,否則會影響稱量的準確或會使剛滴上膠水的作業(yè)物發(fā)生溢膠。
2.用天平稱或電子秤稱量膠水時一定要除去容器重量,以免稱量不準。
3.所用容器具務必干爽、清潔、無塵,否則會影響膠水固化后的表面效果,導致波紋、水紋以及麻點等不良現(xiàn)象發(fā)生。
4.膠水務必按重量比稱量準確,比例失調(diào)會使膠水長時間不干或硬膠變軟膠。
5.膠水務必攪拌均勻,否則膠水固化后表面會出現(xiàn)龜殼紋即樹脂紋路,或者膠水會固化不完全。
6.操作現(xiàn)場和工作環(huán)境須空氣流通,并且務必作到無灰塵、雜物,否則會影響膠體透明度或使膠水固化后表面出現(xiàn)斑點.效果。
7.工作環(huán)境的空氣相對濕度建議控制在68%以內(nèi)，現(xiàn)場溫度以23-25℃為宜。工作環(huán)境濕氣太重,則膠水表面會被氧化成霧狀或氣泡難消。溫度過低或者過高都會影響膠水固化和使用時間。
8.滴過膠水的作業(yè)物要在集中區(qū)域待干,待干溫度應該掌握在28℃-40℃左右。
9.貨期如果緊張,可以采用加溫固化的方式,但必須是要在集中待干區(qū)域待干90分鐘以上才能進行加溫,加溫溫度應該控制65℃以內(nèi),具體干燥時間要根據(jù)膠水本身來定,我公司平面軟膠或硬膠在60℃溫度下可以2小時完全固化.(如果不是急于貨期,請盡量采用28-35℃的常溫固化,時間應該會在20小時左右,這樣可以最大限度的保證滴膠質(zhì)量)。
10.膠桶開蓋倒出膠水后需馬上蓋好,避免與空氣長時間接觸導致膠水氧化結晶。
五、包裝及物流配送
20KG/套。(A組分10KG+B組分10KG),包裝重量可根據(jù)您的需要進行協(xié)商。本公司默認配送德邦物流，廣東部分地區(qū)可根據(jù)用量直接專車送貨上門，當然也可以按照您對應的地區(qū)安排合適的合作物流配送。
掃一掃 免費提供技術指導
